產品特色
- 本產品是依據ANSI/EIA RS-310-A.B.C.D標準所生產製造，廣泛適用於監控設備CCTV…’視聽主控室、PA廣播系統、A/V音響工程、有線電視機房…等。
- 整台以SPCC冷軋鋼板製作，表面採用靜電粉體塗裝烤漆，防塵、防氧化，不易刮傷、耐酸鹼。
標準配備
- 3"輪子
- 後鐵門(附鎖)
- 螺絲組
檔案下載
19吋機櫃RDA系列型錄
分解視圖
| 編號 | 敘述 | 數量 |
|---|---|---|
| 1 | RDA-框架 | 1 |
| 2 | RDA-壓克力門組 | 1 |
| 3 | RDA-後門板 | 1 |
| 4 | RDA-側板 | 2 |
| 5 | RDA-41UEIA | 2 |
| 6 | RDA-後門支架組 | 1 |
| 7 | 3英吋輪 | 4 |

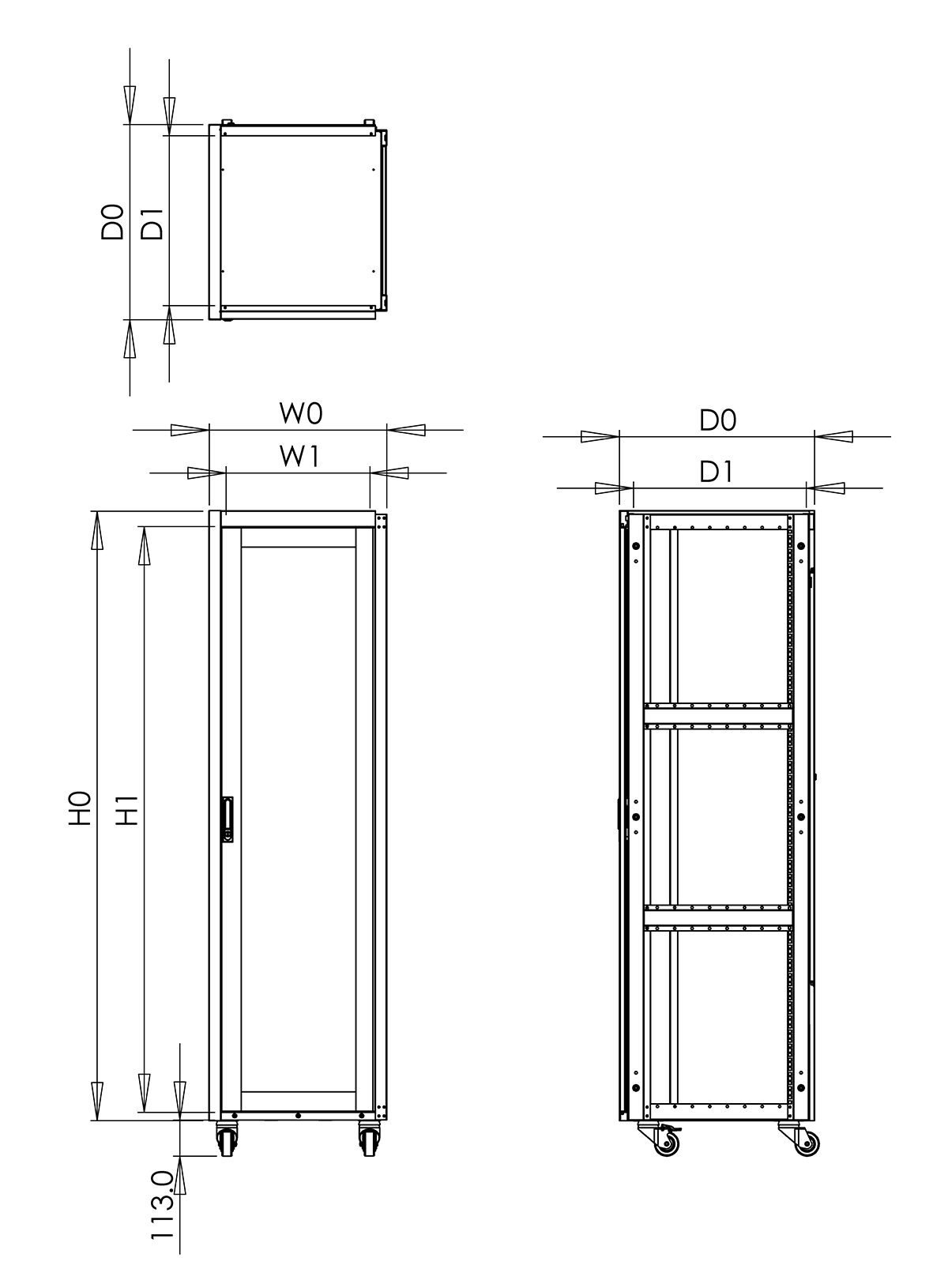

尺寸說明
產品規格
| 型號 | 單位 | 內高 | 總高 | 內寬 | 總寬 | 內深 | 內深 | 總深 |
|---|---|---|---|---|---|---|---|---|
| MODEL NO. | UNIT | H1 (mm) | H0 (mm) | W1 (mm) | W0 (mm) | D1 (mm) | D2 (mm) | D0 (mm) |
| RDA-12U-610 | 12U | 533 | 730 | 450 | 560 | 570 | 520 | 610 |
| RDA-20U-610 | 20U | 889 | 1086 | 450 | 560 | 570 | 520 | 610 |
| RDA-23U-610 | 23U | 1022 | 1219 | 450 | 560 | 570 | 520 | 610 |
| RDA-30U-610 | 30U | 1333 | 1530 | 450 | 560 | 570 | 520 | 610 |
| RDA-30U-760 | 30U | 1333 | 1530 | 450 | 560 | 720 | 670 | 760 |
| RDA-35U-610 | 35U | 1555 | 1753 | 450 | 560 | 570 | 520 | 610 |
| RDA-35U-760 | 35U | 1555 | 1753 | 450 | 560 | 720 | 670 | 760 |
| RDA-41U-610 | 41U | 1822 | 2020 | 450 | 560 | 570 | 520 | 610 |
| RDA-41U-760 | 41U | 1822 | 2020 | 450 | 560 | 720 | 670 | 760 |
